台湾进口TBI低组装TRS系列导轨

优势特点：TBI低组装直线导轨TRS系列就是根据其自身的三个特点来发挥它的作用的。这三个特点分别是：自动调心能力，互换性以及任意方向都具备高刚性。在这三个特点的搭配结合下，导轨就能进行直线的反复运动。

关键字:TBI低组装导轨 | tbi导轨

台湾进口TBI低组装TRS系列导轨

1.TBI导轨改变了导轨的一些基本的结构，来使导轨能够有更长的寿命，比如，降低了导轨之间的摩擦力，来减少摩擦生热的可能性。这样，保证了使用TBI导轨的人的安全感，而且，会把人们的工作提高效率，减少了摩擦的可能。

2.TBI导轨所生产的直线导轨要比传统的直线导轨好用，传统的直线导轨摩擦力很大，会在运转机器的过程中摩擦生热，这对机器的运行过程是有很大的危害的，甚至会危及到使用者的生命安全，但是，TBI导轨就解决了这样的难题。

3.TBI导轨的质量是很有保障性的,比其他的直线导轨优质。TBI导轨的直线导轨降低了摩擦力，把滑动摩擦改为滚动摩擦，这样就把在机器运作的时候减小了摩擦力，不会导致在机器运作的时候出现机器滑动的情况，产生危险。

4.TBI导轨的寿命比其他的导轨的寿命都要长，并且，最重要的是导轨使用起来的手感要比其他的导轨的质感好很多。

TR本体材质

TBI直线导轨的TR滑轨的材质是S55C,TR滑块材质是SCM420H,两者的硬度都是HRC58°~64°

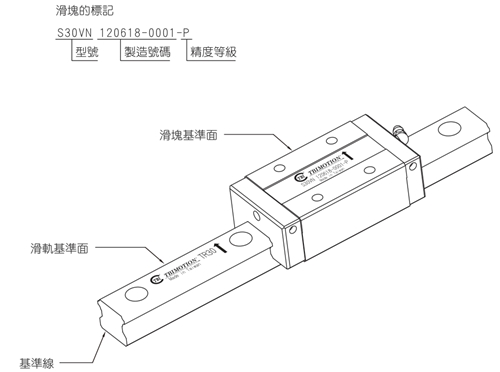

基准面的表示

基准面的表示于滑轨上是在L0G0标记后↑所指的方向，而滑块则是在L00正面之上侧为基准面如下图所示

基准面的表示

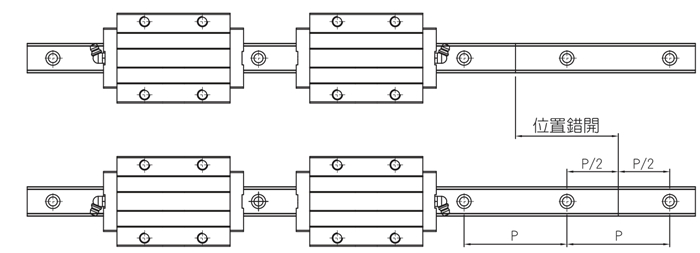

滑轨接牙件

轨接牙安装时必须按照滑轨上指示顺序安装・以确保线性滑轨精度；且建议配对滑轨接牙的位置最好能错开・以避免床台至接牙处因不同滑轨差异而造成精度不良。

轨道安装

1.安装前务必去除安装的基准面

2.将滑轨轻轻地装在床身上后，轻轻地锁紧装配丝・使滑轨与安装面轻轻地靠紧。 (床身的基准面要与滑轨有标记线的一侧相接触）。

3.按顺序将滑轨的定位螺丝锁紧，使滑轨与转向安装面紧密相接。

4.使用扭矩扳手，将装配螺丝按规定的扭矩锁紧，使其紧密相接。

注意:滑轨装配螺丝的锁紧顺序是，从中央位置开始向端部按照顺序锁紧，这样也可获得

稳定。

5.其余的滑轨也依同样的方法安装直到全部完成。

6.将专用防尘盖一点一点地敲入装配螺丝孔，直到与滑轨的上面同一平面为止。

滑块安装

A)工作台慢慢地装在滑坏上・螺丝非正式锁紧。

B)遇定位螺丝将滑块的基准侧与工作台侧面基准面接上·使工作台定位

C)正式锁紧基准侧和被动侧的装配螺丝安装完成。

注意:如下图，按对角线所标示之顺序将装配的螺丝锁紧进行使工作台更加均衡的固定。

此方法于找出滑轨的直线度并不费时，且不需要加工用于固定的定位销；因此可大幅度缩短安装时间。

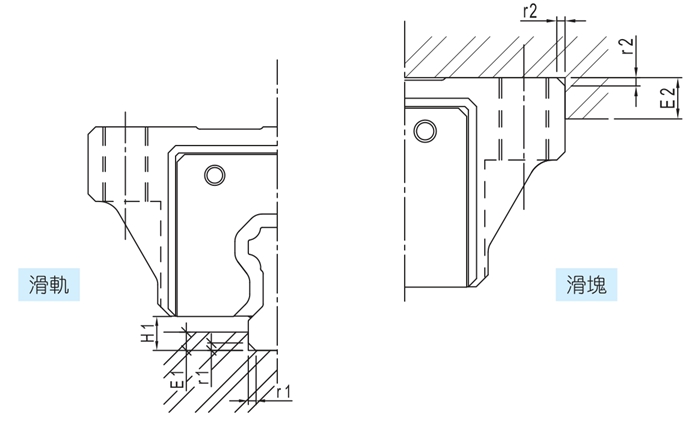

安装肩部的高度及倒角

安装线性滑轨时必须注意安装面肩部的状况是否适当·如倒角过大・凸出的地方易造成线性滑轨精度不良・而高度过高则会干涉滑块・若能依照建议要求安装面肩部・安装精度不良即可排除。

TBI低组装直线导轨TRS-V系列是无法兰形式，形状是上锁式，高度尺寸是24~60mm，滑轨长度100~4000mm，TBI低组装直线导轨TRS-F系列是法兰形式，形状是上下锁式，高度尺寸是24~60mm，滑轨长度100~4000mm，都能应用于机械加工、NC车床、食品机械、磨床、五面加工机、重型切削机、冲床、射出机、自动化设备、运输设备、密封机。
